---
---
---(點擊查看產品報價)
本文標題："金相試樣切割機供應廠商地址-試樣截取的注意事項"
新聞來源：未知 發布時間：2013-12-31 14:28:05 本站主頁地址：http://www.027toilet.cn
金相試樣切割機供應廠商地址-試樣截取的注意事項
試樣截取時應注意事項
1)防止試樣在截取過程中出現過熱，以免試樣組織因受熱而發生變化。
特別是用火焰切割或電弧切割引起局部熔融時，應將熔融部分及附近
出現的過熱部分完全去除。用金相試樣切割機或普通砂輪片切割機切割
時均應用水充分冷卻，使最終獲得不受溫度影響的理想試樣。
2)無論采用何種切割方法，都會在試樣的切割面形成程度
不同的變形層，這一變形層會對金相組織產生影響，因此在切取
時應力求將變形層減至最小。如用金相試樣切割機切取時，對砂
輪切割片的厚度、粒度以及切割速度均應選取和控制。
3)截取樣品時應注意保護試樣的特殊表面:如熱處理表面
強化層、化學熱處理滲層、熱噴涂層及鍍層、氧化脫碳層、裂紋
區以及廢品或失效零件上的損壞特征，不允許因截取而損傷。
4)對試樣的切割位置、形狀、大小、磨面選擇確定后，在試
樣上打上標記并作好準確記錄。

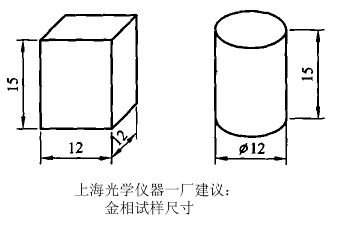

5)推薦取樣尺寸。推薦取樣尺寸見圖
GB/T 13298 - 91 金相顯微組織檢驗方法中，推薦試樣尺寸以磨面面積
小于400mm2 高度15一20 mm2為宜。
圖片:31-1
所有資料用于交流學習之用，如有版權問題請聯系，禁止復制,轉載注明地址
上海光學儀器一廠-專業顯微鏡制造商 提供最合理的顯微鏡價格
合作站點：http://www.sgaaa.com/顯微鏡百科
